Шпоночная полоса: ГОСТ 8787-68, размеры и применение
Шпоночная полоса (чистовая сталь для шпонок): назначение и особенности

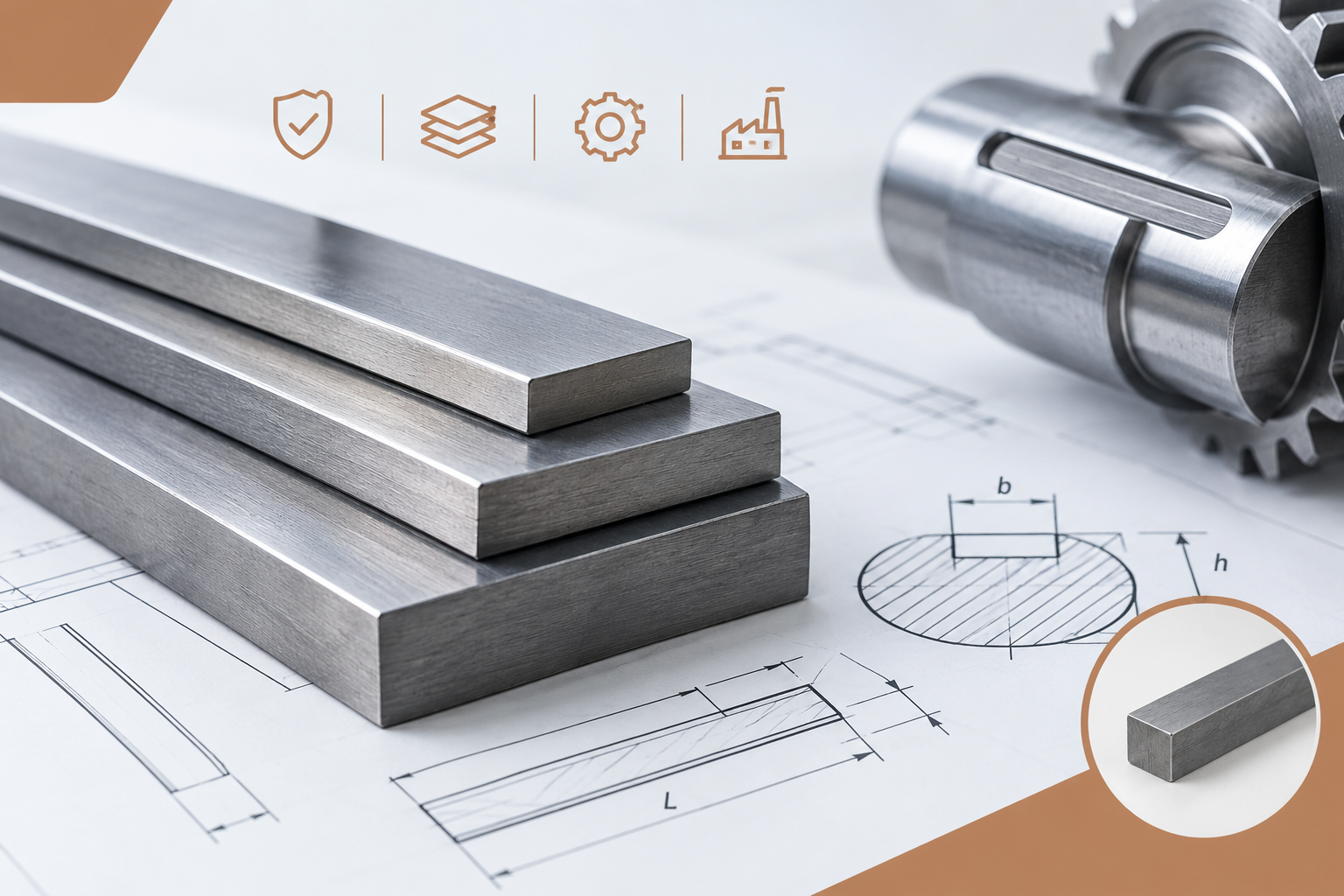

Шпоночная полоса представляет собой специализированный сортовой металлопрокат прямоугольного или квадратного поперечного сечения, предназначенный для изготовления призматических шпонок. В отличие от стандартной горячекатаной полосы или квадрата, шпоночный материал относится к категории высокоточного чистового проката. Главное требование к нему — строжайшее соблюдение геометрии сечения и минимальные допуски по ширине и высоте.
Шпонка — это ключевой элемент шпоночного соединения, который устанавливается в пазы вала и охватывающей детали (втулки, зубчатого колеса, шкива, маховика). В процессе работы механизма шпонка воспринимает основные рабочие нагрузки на срез и смятие, передавая крутящий момент от вала к ступице или наоборот. Качество поверхности и точность размеров шпоночной полосы напрямую определяют надежность всего узла и отсутствие люфтов при эксплуатации.
Технические требования и стандарты: ГОСТ 8787-68
Основным нормативным документом, регламентирующим сортамент и предельные отклонения для чистовой шпоночной стали, является ГОСТ 8787-68 («Сталь чистовая для шпонок. Сортамент»).
Согласно стандарту, шпоночный прокат изготавливается методом холодной протяжки (калибровки). Это обеспечивает гладкую, чистую поверхность без окалины, обезуглероженного слоя и внутренних напряжений.
- Предельные отклонения: ГОСТ 8787-68 устанавливает жесткие допуски по ширине () и высоте () сечения. Для большинства размеров допуски соответствуют квалитетам точности h9, h11 или h12, что позволяет использовать нарезанные заготовки в шпоночных пазах по ГОСТ 23360-78 без дополнительной механической подгонки по боковым граням.
- Марка стали: Базовым материалом для изготовления шпоночной полосы выступает качественная конструкционная углеродистая Сталь 45 (по ГОСТ 1050-2013). Выбор марки 45 обусловлен оптимальным содержанием углерода (0,42–0,50%), что гарантирует высокую механическую прочность, упругость и сопротивляемость износу. При необходимости работы в агрессивных средах или при повышенных нагрузках также применяются легированные и нержавеющие марки (например, 40Х, 20Х13, 12Х18Н10Т).
- Состояние поставки: Прокат поставляется в нагортованном (холоднодеформированном) или термически обработанном (отожженном/нормализованном) состоянии. Твердость сырьевой полосы из Ст45 обычно составляет не менее 197 HB, а после закалки и отпуска готовой шпонки может достигать 45–50 HRC.
Таблица популярных размеров шпоночной полосы по ГОСТ 8787-68
Размерный ряд чистового проката строго привязан к стандартным диаметрам валов, на которые устанавливаются будущие шпонки:
| Ширина b, мм | Высота h, мм | Теоретическая масса 1 м, кг | Диаметр вала (для призматических шпонок), мм |
| 6 | 6 | 0,283 | от 17 до 22 |
| 8 | 7 | 0,440 | от 22 до 30 |
| 10 | 8 | 0,628 | от 30 до 38 |
| 12 | 8 | 0,754 | от 38 до 44 |
| 14 | 9 | 0,989 | от 44 до 50 |
| 16 | 10 | 1,256 | от 50 до 58 |
| 18 | 11 | 1,554 | от 58 до 65 |
| 20 | 12 | 1,884 | от 65 до 75 |
| 22 | 14 | 2,418 | от 75 до 85 |
| 25 | 14 | 2,748 | от 85 до 95 |
| 28 | 16 | 3,517 | от 95 до 110 |
Области применения чистового шпоночного проката
Благодаря высокой точности геометрии шпоночная полоса по ГОСТ 8787-68 востребована в самых разных отраслях промышленности:
- Машиностроение и станкостроение: изготовление призматических шпонок типов А (с закругленными торцами) и B (с прямыми торцами) для токарных, фрезерных и сверлильных станков, промышленных редукторов и насосов.
- Автомобильная и спецтехника: сборка узлов трансмиссии, фиксация приводных шкивов генераторов, коленчатых и распределительных валов.
- Энергетика и тяжелая промышленность: оснащение электродвигателей, турбин, прокатных станов и подъемно-транспортного оборудования.
- Ремонтно-механические службы (РМЦ): использование шпоночной полосы в качестве универсального заготовочного материала для быстрого нарезания шпонок нестандартной длины при аварийном ремонте оборудования.
Преимущества использования калиброванной шпоночной полосы
- Минимальная трудоемкость обработки: геометрия сечения уже соответствует стандартам на шпоночные соединения. Токарю или слесарю достаточно нарезать полосу на отрезки нужной длины и скруглить торцы.
- Экономия металла: отсутствие необходимости в обдирочных и шлифовальных операциях снижает количество отходов в стружку.
- Высокая прочность: холодная протяжка обеспечивает наклеп поверхностного слоя, что увеличивает стойкость изделия к смятию под рабочими нагрузками.
- Стабильность допусков: отсутствие посадочных люфтов предотвращает разбивание шпоночного паза на валу в процессе эксплуатации.
Складское хранение, резка и поставка в ООО «ТОРГОВЫЙ ДОМ ЭЛЬФ»
ООО «ТОРГОВЫЙ ДОМ ЭЛЬФ» осуществляет поставки шпоночной полосы и чистового проката по ГОСТ 8787-68 напрямую от ведущих отечественных производителей.
- Хранение: Прокат хранится в закрытых отапливаемых складских комплексах в Туле, что полностью исключает риск появления коррозии и повреждения калиброванных граней.
- Резка в размер: Выполняем точный раскрой шпоночной полосы на ленточнопильных станках (ЛПС). Ленточнопильный срез обеспечивает ровную кромку без наплывов, перегрева и изменения структуры металла на торцах.
- Логистика: Организуем доставку собственным автотранспортом по Туле, Тульской области и регионам РФ — от небольших розничных партий на малотоннажных авто до оптовых поставок на большегрузных длинномерах и фурах грузоподъемностью до 20 тонн.
Каждая партия продукции сопровождается заводскими сертификатами качества с указанием плавки, химического состава и результатов механических испытаний.
